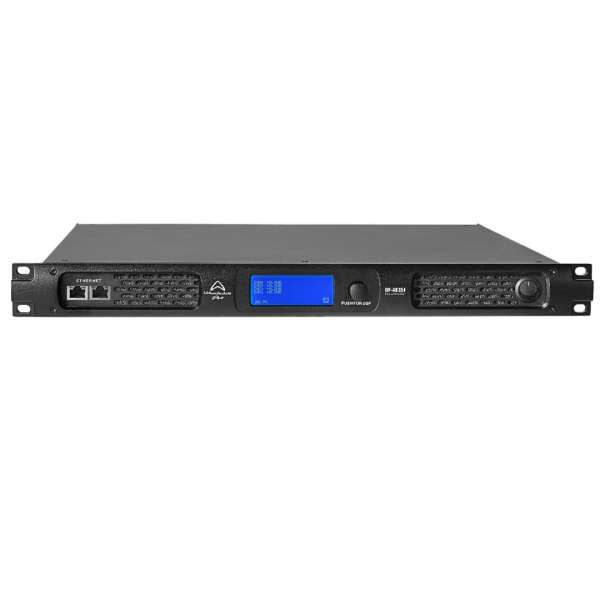

Wharfedale Pro DP-4035F MK1 - 4-Kanal Digital-Endstufe mit Netzwerk

Die Wharfedale Pro DP-4035F ist eine 4-Kanal-Verstärker mit enormer Class-D-Leistung in einem 1U-Rack. Sie verfügt über einen internen DSP und eine Computersteuerung für eine optimale Klangreproduktion. Der Verstärker ist auch stabil genug für den Einsatz mit 2 Ω Lautsprechern oder Line-Array-Elementen. Die FIR-Filterung mit 512 Taps sorgt für eine optimale Klangreproduktion. Die Wharfedale Pro DP-4035F verfügt außerdem über eine 90-V- bis 260-V-AC-Netzteilspannung und Ethernet-Netzwerkanschlüsse für eine einfache Integration in Ihr Netzwerk.

Übersicht DP-F Serie

• Enorme Klasse-D-Leistung in einem 1HE-19" Rackgehäuse
• 4 einzelne Verstärkungskanäle
• Interner DSP und mögliche Computersteuerung
• Stabil bis 2 Ω. Treiben Sie mehrere Lautsprecher oder Line-Array-Elemente an
• FIR-Filterung mit 512 Taps
• 90 V bis 260 V AC Betriebsspannung
• Ethernet-Netzwerkanschlüsse x 2

Übernehmen Sie die Kontrolle mit der Leistung des internen DSP
Die mitgelieferte Editiersoftware gibt einen praktischen Überblick über alle Systemparameter und DSP-Features innerhalb des DP-F-Verstärkers.
Es ist einfach, den DP-F aus der Ferne zu überwachen und zu bearbeiten.

Die FIR-Filterung gibt

• Unabhängige Steuerung von Betrag und Phase
• Detailliertere Entzerrung
• Optimierung von Frequenz- und Leistungsgang

2 Ohm Stabil, riesige Ausgangsleistung und stabil bis zu 2 Ohm
Die Leistungsdaten der DP-F-Serie sind atemberaubend. Die Nennleistungsausgänge werden bei THD = 1 % gemessen, kontinuierlich sinusförmig 1 KHz, wobei jeder Kanal gleichzeitig arbeitet.
DP-F-Verstärker sind auch bis zu 2 Ohm stabil. Dadurch können mehrere 8-Ω- oder 16-Ω-Lautsprecher mit extremer Leistung betrieben werden.

Ethernet X2
Die Steuerung erfolgt über die frontseitigen Ethernet-Netzwerkanschlüsse. Mit der mitgelieferten Steuersoftware können alle Parameter bearbeitet und alle Leistungsfunktionen fernüberwacht werden.

Buid your System
DP-F- und DP-N-Verstärker sind für Ihr großes Line-Array gemacht!
Mit nur 3 Stück DP-4100F oder DP-4100N können riesige Systeme erstellt werden, wie z.B. ein passives Line Array mit 4 x WLA-218B SUB, 4 x WLA-28SUB Flugbass und 24 x WLA-28 Line Array Topteilen. Das komplette Amping würde in der Beispielrechnung nur 3 HE in einem 19" Rack beanspruchen.

Bei Bedarf auch 70/100V Betrieb möglich
Mit nur einer DP-2200F Endstufe könnten im 100V Betrieb 100 I8T Installationslautsprecher betrieben werden. In diesem Systembeispiel mit hoher Impedanz kann der DP-2200F bis zu 100 i8T-Lautsprecher ansteuern. Diese Konfiguration kann auch WENIGER als 100 i8T-Lautsprecher ansteuern. Jede Zahl zwischen 2 oder 100 Lautsprecher wäre möglich.
Beim Umschalten in den 100-V-Modus werden bei DP-N (F)-Modellen Peak Limiter und RMS Limiter automatisch eingestellt. Nur der HPF muss in der EQ-Sektion eingestellt werden. Wichtig: Bevor Sie die Last an den Verstärker anschließen, messen Sie zuerst die Leitungsimpedanz mit einer Impedanzbrücke (ein einfaches, kostengünstiges Gerät ist ausreichend). Wenn die Lastimpedanz zu niedrig ist, wird der Leistungsverstärker heruntergeladen und kann überhitzen oder verzerren. Dass man an eine 100-V- oder 70-V-Leitung beliebig viele Lautsprecher anschließen kann, ist ein Mythos. Wenn die Lastimpedanz niedriger als die minimale Betriebsimpedanz des Verstärkers ist, schließen Sie alle Lautsprecher erneut am nächstniedrigeren Leistungsabgriff an. Dies erhöht die Lastimpedanz. Messen Sie erneut.

Leistungsdaten Modell: DP-4035F

Nennleistung (THD=1%,Jeder Kanal arbeitet gleichzeitig mit Dauersinus 1 KHz)

• 8 Ω / Stereo: 4 x 350 W
• 4 Ω / Stereo: 4 x 595 W
• 2 Ω / Stereo: 4 x 1010 W
• 16 Ω / Brücke 2 x 700 W
• 8 Ω / Brücke 2 x 1190 W
• 4 Ω / Brücke 2 x 2020 W
• 100 V Hi-Z - Nicht möglich
• 70 V Hi-Z - Nicht möglich

Technische Daten

• RMS-Ausgangsspannung: 52,9 V
• Maximaler Eingangspegel: 8,7 Veff (+21 dBu) (Standardverstärkung)
• Standardverstärkung (Nennleistung, 1 KHz): 17 dB
• Verstärkung (Nennleistung, 1 KHz): 17 dB~35 dB
• THD+N Typischer Wert: 0,05 % (10 % Nennleistung, 8 Ω)
• Übersprechen: ≥90 dB (20 Hz-1 KHz, unter Nennleistung, 8 Ω)
• Frequenzgang Typischer Wert: +0, -0,5 dB (10 % Nennleistung, 20 Hz - 20 KHz, 8 Ω)
• Eingangsimpedanz: 20 kΩ (symmetrisch), 10 kΩ (unsymmetrisch)
• Dämpfungsfaktor: ≥1000 (20 Hz-200 Hz, 8 Ω)
• SNR ≥105 dB (Standardverstärkung, A-gewichtet, 20 Hz-20 KHz, 8 Ω)
• Hauptstrom: 90~260 VAC, 50/60 Hz
• Schutz: Unterspannungsschutz, Verstärkerausgang DC-Schutz, Wärmeschutz, Temperatur-Leistungsregelung, Überlast-Leistungsregelung
• Größe (B×H×T): 483 x 45 x 376 mm
• Nettogewicht: 8 kg
